声学成像系统解决方案

矢量声成像原理
矢量声像刷主要利用矢量传声器扫场采集音频信号，然后将摄像头捕捉到的声矢量传感器运动轨迹进行声像重叠，实时显示相机画面和当前信号的时域、频域和时频域等信息。采集矢量传声器扫描区域的声学信号，通过声学算法和相关计算得到声矢量传感器扫描区域的声像图。为机械检测和故障检测等提供声学信号。
矢量声成像优势
（1）成本低廉
相对传统声成像手段，一般使用声学照片机（声阵列）对机械或电力设备进行成像，因为成本跟测试频率段相关，往往具有中低频率段的成像设备价格较高。矢量声学成像系统因为基于声质点速度传感器原理，成像不受频率影响，所以在中低频上优势比较大。
（2）体积小
仅需一直一维矢量传声器对待测物表面进行扫描，采集方便，体积小巧。
（3）抗干扰性强
在实际声成像环境中往往比较复杂，容易产生反射面，这样会导致定位出现“鬼影”。而声质点振速在向外辐射的过程中会快速衰减，同时因为质点速度是有方向性的，所以不会产生生产叠加。

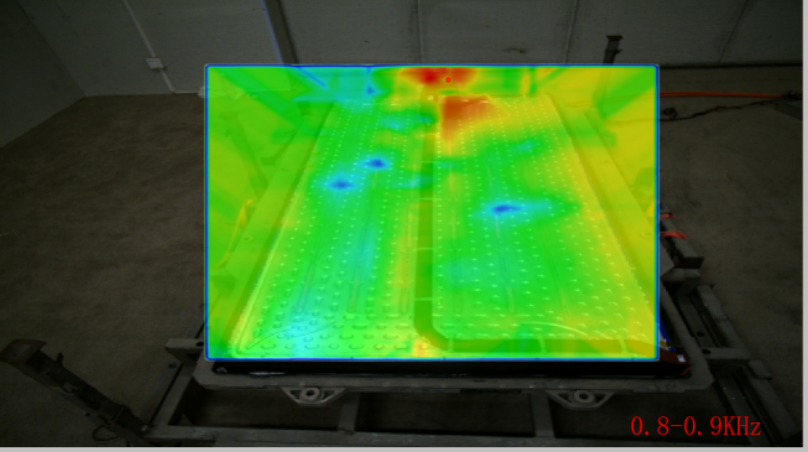

矢量声成像系统成像示例
